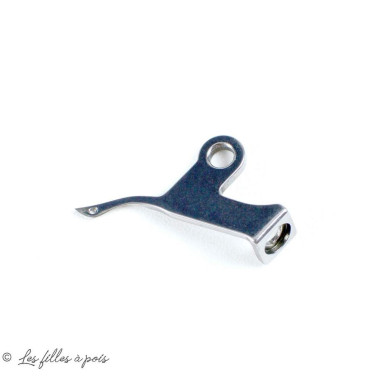

Boucleur supérieur pour surjeteuse PFAFF e-Element 1230 OL

IMPORTANT - MERCI D'EN TENIR COMPTE AVANT VOTRE COMMANDE - Notez que les pièces détachées de rechange peuvent légèrement différer de celles d'origine mais reste conforme aux préconisations constructeurs.

.

Retrouvez la vidéo pour le remplacement du boucleur supérieur de votre 1230OL ici

.

Boucleur supérieur de surjeteuse en acier inoxydable pour surjeteuse familiale PFAFF E-element 1230OL ® et dérivées comme la Coverlock 4762 et Coverlock 4772 ou Singer ® 14SH654 - 14SH754 - 14SH644 - 14HD854 Heavy Duty - 14SH744 - 14SH745 - 14U555 - 14U554 - 14U544

Egalement compatible avec Silvercrest LIDL SON 90 A1

Le fil du circuit rouge fait n'importe quoi dans la chaînette, ou se casse dès le premier tour de machine, vos aiguilles (neuves) touchent et font un bruit de métal qui frotte quand la machine se met en marche : il est très possible que votre boucleur supérieur soit hors d'usage. IL peut avoir été faussé après une tentative (trop) optimiste de coudre une épaisseur trop grande, ou trop dure, après un coup de sang suite à un bourrage de chaînette...

Remplacement facile

Pensez à mettre votre machine hors tension avant toute manipulation.

Ouvrez le capot d'enfilage inférieur

Retirez le fil ROUGE de son cheminement, jusqu'au frein, et dégagez-le vers l'arrière de la machine

Tournez le volant de la machine dans le sens de fonctionnement jusqu'à avoir le boucleur supérieur le plus bas possible

Munissez-vous d'un bon tournevis Flexible avec un embout 6 pans mâle 2.5mm, ou une clé Allen 2.5mm coudée et déposez la vis de maintien du boucleur

Remplacez le boucleur

Placer le boucleur en position milieu dans sa gorge

Approchez la vis de maintien du boucleur sans la bloquer

Faites tourner le volant de la machine dans le sens de fonctionnement

lors du mouvement haut->bas, au moment ou l'aiguille et le boucleur se frôlent, la pointe du boucleur doit etre 1.1mm +/- 0.1mm devant l'aiguille. Uns astuce de réglage est de placer une bandelette de papier pliée en 2 entre le boucleur et l'aiguille et quelle puisse passer presque librement

Corrigez l'angle du boucleur en le faisant pivoter sur son axe

Plusieurs tests peuvent être necessaires

Bloquez la vis de fixation

Profitez! Vous avez les travaux de retard!

N'hésitez pas à nous contacter pour en savoir plus!
