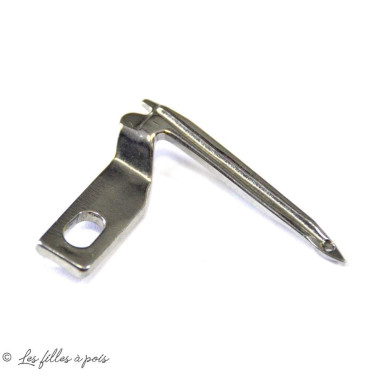

Boucleur inférieur pour surjeteuse Style Overlock 8707 - ALFA®

IMPORTANT - MERCI D'EN TENIR COMPTE AVANT VOTRE COMMANDE - Notez que les pièces détachées de rechange peuvent légèrement différer de celles d'origine mais reste conforme aux préconisations constructeurs.

.

Le fil du circuit jaune fait n'importe quoi dans la chaînette, ou se casse dès le premier tour de machine, vos aiguilles touchent en position basse et font un bruit de métal qui frotte quand la machine se met en marche : il est très possible que votre boucleur inférieur soit hors d'usage. IL peut avoir été faussé après une tentative (trop) optimiste de coudre une épaisseur trop grande, ou trop dure, après un coup de sang suite à un bourrage de chaînette...

Remplacement facile

Pensez à mettre votre machine hors tension avant toute manipulation.

Ouvrez le capot d'enfilage inférieur

Retirez le fil JAUNE de son cheminement, jusqu'au frein, et dégagez-le vers l'arrière de la machine

Tournez le volant de la machine dans le sens de fonctionnement jusqu'à avoir le boucleur inférieur le plus à droite possible

Munissez-vous d'un bon tournevis cruciforme et un autre à empreinte plate, et déposez la plaque de couture. Réservez les vis de la plaque. Si vous les avez perdues, retrouvez en ICI

Déposez les lames de rasage inférieures et supérieures pour le pas les marquer pendant la maintenance. Profitez-en pour examiner en détail le fil des rasoirs pour vous assurer de ne pas remonter des pièces usagées. Retrouvez les couteaux ICI

Déposez la vis de maintien du boucleur inférieur qui supporte aussi le système d'enfilage. Une photo avant dépose est conseillée.

Remplacez le boucleur et remontez l'ensemble sans bloquer la vis.

Placer le boucleur en position milieu dans sa gorge

Faites tourner le volant de la machine dans le sens de fonctionnement

lors du mouvement gauche -> Droite, au moment ou l'aiguille et le boucleur se frôlent, la pointe du boucleur doit etre 1mm AU DESSUS de la partie la plus HAUTE du chas de l'aiguille de DROITE

Corrigez la hauteur du boucleur en le poussant / tirant

Bloquez la vis de fixation

Replacez la plaque de couture avec toutes ses vis, et tentez un enfilage et un démarrage de chaînette. Si c'est concluant tenez de surfiler une pièce de tissu sans les couteaux en ne présentant pas trop sur la droite le coupon. Il toucherait le boucleur supérieur (fil rouge). Si le surfilage s'effectue correctement et sans bruit suspect (claquement, frottement...), terminez de remonter la machine en respectant la procédure de réglage des couteaux raseurs ( explications sur la fiche produit des couteaux)

Profitez! Vous avez les travaux de retard!

N'hésitez pas à nous contacter pour en savoir plus!
